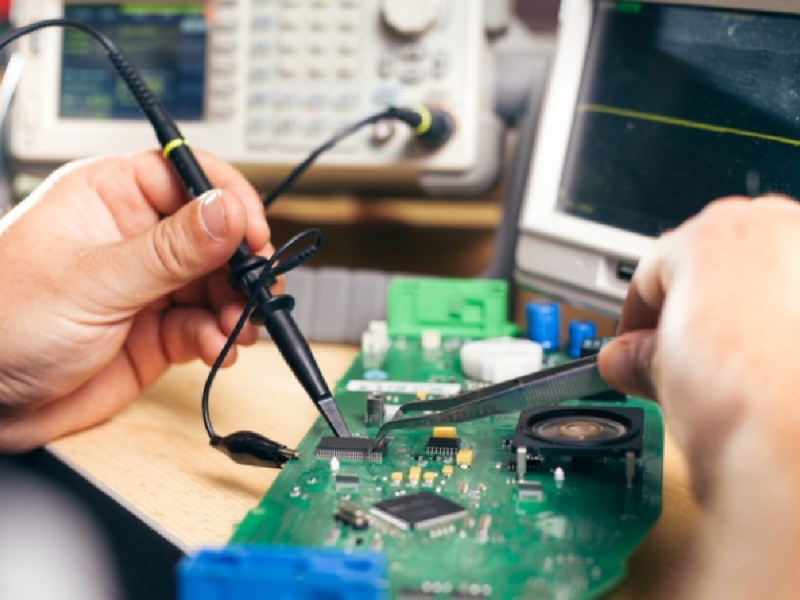

有各种各样的电子检测设备用于检测电子元件并找出电子电路中的问题。但在了解电子检测设备的清单之前，我们先来了解一下什么是调试？以及“bug”指的是什么？

漏洞是指程序或硬件设计中的错误或缺陷。调试是查找并解决错误或问题的过程。它是一种有助于检测和消除程序或硬件设计中错误的技术。

如何调试电子电路？

在电子学中，电路设计完成后进行调试或检测至关重要。这有助于识别故障或缺陷，从而防止电路损坏。调试是一项对每位电子工程师都非常有用的技能。

它如何帮助预防故障？设计电路时，你的设计可能有效，也可能无效。如果有效，那就很好。如果无效，你需要调试（故障或问题）并解决电路中的错误。

电路设计过程中可能会出现很多问题。因此，一旦电路出现问题，进行检测至关重要。否则，电路可能会运行异常，甚至导致电路故障。此外，电路组装、线路连接或元件本身也可能存在问题。如果问题出在组装或线路连接上，则可以通过电路原理图轻松检查并进行调试。

但是，如果只有元件或复杂的电路，理解电路的运行机制就会很困难。有了调试工具，我们就可以深入分析电路内部的运行情况。

你需要分析和检测电路才能了解其工作原理，而检测其实很简单。电子领域有一些非常电气检测设备，可以用来检查电路、测量电压和电流、生成和查看电信号。这些设备包括：

• 万用表，

• 示波器，

• 函数发生器，

以及一些更专业的工具，例如：

• 频谱分析仪

• 逻辑分析仪

• 频率计数器等。

电子检测设备通常用于检测、验证和排除印刷电路板 (PCB)、模拟和数字硬件电路中的故障。以下是检测硬件时需要考虑的一些常见事项：

• 输入和输出——电路的电压和电流

• 验证组件值

• 追踪PCB板的延续情况或检查是否存在短路部分

• 检查振荡器信号/噪声

• 传感器和放大器信号

• 运算放大器问题/集成电路问题

• 如果组件正常工作

• 极性检查

• 逻辑电路

• 公交车信号

• 验证音频信号

• 电子检测设备的类型

以下是一些常用的电子硬件电路检测设备。每种检测设备都有其功能、操作步骤和应用范围。

数字万用表

数字万用表（例如福禄克万用表）是一种用于测量、故障排除和检测各种电路及参数的工具，例如交流/直流电压和电流、电阻、晶体管和二极管。它是调试电子电路有用的工具之一。

以下是使用数字万用表进行检测的一些应用：

• 可以使用连续性检测模式进行连续性检测。它可以帮助我们在PCB板上追踪线路，并确定电路路径是否连续。

• 它可以用来检测保险丝、开关触点和电气连接。

• 晶体管和二极管可以用二极管模式进行检测。

• 可以检查电源输出电压。

• 可以使用电阻模式检查电位器电阻输出。

数字示波器

数字示波器通常简称为示波器，是电子学中必不可少的基础工具。它可以将信号以图形方式直观地显示出来，X轴和Y轴分别代表电压和时间。它有助于利用这些信号来测量、分析和排除电路故障。

示波器可以帮助您验证和排除故障：

• 电源

• 运算放大器输出和传感器输出

• 音频输入信号的电压和频率以及各种输出信号

• 通过串行总线和汽车总线信号来检查我们是否接收到了实际发送和接收的数据。

• 噪声可见于放大器、传输线和波传播过程中。可以使用示波器追踪并解决噪声问题。

函数发生器

这是一款函数发生器，可以生成各种波形，例如正弦波、方波、三角波、锯齿波、斜坡波和脉冲波。它可以与示波器配合使用，用于检测和排除电子设备和电路故障。

为了在设计运算放大器滤波器时验证截止频率，可以使用函数发生器改变输入频率，并使用示波器查看输出信号。

频谱分析仪

频谱分析仪用于测量输入信号的幅度与频率的关系。示波器和频谱分析仪的区别在于，示波器显示信号随时间的变化，而频谱分析仪显示信号相对于不同频率的变化。其主要用途是测量已知和未知信号的频谱功率。

频谱分析仪用于检测：

• 电磁干扰问题——识别射频辐射源并解决问题。

• 用于排查射频信号故障。

频率计数器

频率计比微波分析仪更好。原因在于，频率发生器具有更高的分辨率，并且能够轻松记录微弱的频率。此外，它还能测量相位、时间和信号功率。

频率计数器用于：

• 捕获微弱频率信号。

• 时间测量

• 频率比测量

• 转速测量

• 网络分析仪

矢量网络分析仪用于测量天线、射频电缆、连接器等设备的阻抗。该分析仪可以测出天线的电压驻波比 (VSWR) 和辐射方向图，还能检测电缆和电子元件中的干扰。

网络分析仪的应用领域包括：

• 调整天线。

• 检测射频电缆、GPS天线、GSM天线中的信号损耗。

• 找出不同类型天线的辐射方向图。

• 线性和非线性元件表征

• 信号测量、低频和射频元件检测。

• PCB制造检测。

射频功率计（瓦特计）

射频功率计或瓦特计用于测量传输线中的射频信号。它广泛应用于调频 (FM)、调幅 (AM) 和连续波 (CW) 调制应用中。读数以瓦特为单位，对应不同的功率和频率。

射频功率计用于测量：

• 50 欧姆传输线中的射频功率。

• 了解功率水平（单位：瓦特）。

电路设计中，调试也是不可或缺的一部分。我们不能仅仅设计一个硬件电路就贸然生产成千上万的电子产品而不进行验证。电路问题必须被发现并解决，才能确保电路正常运行。

为了便于调试，电子领域有各种类型的电气和电子检测设备，如微波发生器、数字模式发生器、任意波形发生器等，用于检测故障并确保硬件正常工作。
