电子元件监测。这似乎是一个涵盖面很广的话题，乍一看甚至会让人觉得难以掌握。真的有哪一本指南能涵盖电子元件监测的所有知识点吗？

是，也不是。

是的，从某种意义上说，您将在这里学到的原理和技术几乎可以应用于监测当今现代电路中可能遇到的所有类型的电子元件，从基本的电阻器到复杂的集成电路。但从另一个角度来看，要涵盖当今成千上万种元件和专用设备的具体监测场景是不可能的。要详尽地介绍所有内容，需要将文章分成几个部分。

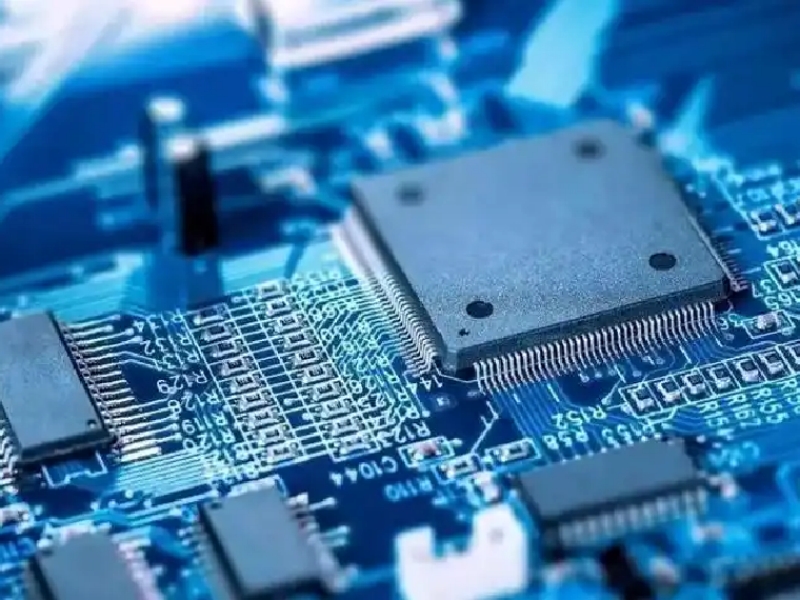

本文重点介绍当今的电子元件——构成现代电路板的电阻器、 电容器、二极管、晶体管和集成电路。无论您是在排查故障设备、在安装前验证元件，还是仅仅学习电子学基础知识，这些都是您常需要监测的元件。

你或许会认为，现代表面贴装元件体积小巧、电路密集，在家监测几乎不可能。但幸运的是，大多数元件故障都发生在家里，而且许多监测方法对小型元件和大型元件同样有效。

电子元件监测需要哪些设备？

在深入进行具体组件监测之前，您需要一些基本设备。好消息是，这些工具大多价格实惠且易于购买。

我应该选择哪种类型的万用表：数字式还是模拟式？

万用表主要分为两大类：数字式和模拟式。数字式万用表 (DMM ) 在数字屏幕上显示读数，而模拟式万用表则使用带有指针的刻度盘。虽然对于大多数家庭监测而言，一个好的数字式万用表就能满足 90% 的需求，但要真正掌握这两种类型的万用表，才能应对元件监测工作中遇到的各种情况。

用于电子元件监测的万用表应该花多少钱？

价格因功能和精度而异。基本款万用表售价不到 20 美元，而专业级万用表则可能高达数百美元。价格取决于测量精度、量程数量以及二极管监测、通断蜂鸣器、晶体管监测、大电流测量和电容测量等附加功能。

由于大多数现代万用表都相当可靠和准确，因此请重点选择一款具有实用功能且价格符合您需求的万用表。

万用表有很多不同的名称——你可能会听到它被简单地称为“仪表”、“ VOM（伏特-欧姆-毫安表）”、“多功能监测仪”或“监测仪”。它们指的都是同一种基本仪器。

电子元件监测与基本万用表读数

模拟万用表和数字万用表都使用旋转选择开关或按钮来选择合适的功能和测量范围。许多现代数字万用表都具有自动量程功能，这意味着它们会自动选择正确的量程来测量电压、电阻或电流。但是，您仍然需要告诉万用表您正在进行哪种类型的测量。

我的万用表应该选择哪个量程？

在进行任何测量之前，您需要确切地知道您要监测的是什么：

电压测量：可选择交流量程（通常为 2V、20V、200V、1000V）或直流量程（通常为 200mV、2V、20V、200V、1000V）。

电阻值：请从以下欧姆范围内选择（200Ω、2kΩ、20kΩ、200kΩ、2MΩ、20MΩ）

对于电流测量：选择合适的量程（通常为 2mA、20mA、200mA、2A、10A）。

关键的规则：始终选择高于预期大值的量程。这可以防止模拟仪表的指针撞击限位器，从而避免损坏机芯。对于数字仪表，如果选择的量程过低，显示屏上会闪烁“OL”（过载）或“1”，提示您需要切换到更高的量程。

我应该把监测线索连接到哪里？

黑色监测线：始终插入标有“COM”（公共端）或负极符号的插座。

红色监测线：通常插入标有“VΩmA”的插座，用于大多数测量。

大电流测量：通常会有一个专门用于大电流测量（通常为 10A 或 20A）的第三个插座——只有在测量大电流时才将红色导线连接到此插座，而黑色导线则留在普通插座中。

现代监测线在探针和插头周围都有安全防护罩，使您可以在测量高电压的同时与带电电路保持安全距离。

何时应该使用模拟万用表，何时应该使用数字万用表？

模拟仪表和数字仪表之间的选择，通常取决于您想要观察的是什么：

数字仪表的优势在于：测量精确、数值准确、能够检测读数中的微小变化。

模拟仪表更适合：观察趋势、记录缓慢变化的数值、检测间歇性连接——移动的指针更容易发现数字显示屏上可能忽略的变化。

电子元件监测：我的模拟万用表需要校准吗？

如果您使用的是模拟万用表，则需要在测量电阻之前进行“零点校准”。这可以补偿内部电池老化导致的电池电压变化：

将监测探针接触在一起

调整“欧姆调节”或“零点设置”控制旋钮，直到指针读数正好为零欧姆（满量程偏转）。

如果指针无法到达满刻度，则需要更换内部电池了。

电子元件监测精度：避免仪表负载

数字万用表不需要这种调整程序。

如何准确测量电压？

使用万用表进行的大部分读数都是电压测量。这看似简单，但其中有几个重要的考虑因素，它们会导致结果的准确性大相径庭。

测量电压安全的方法是什么？

在进行任何电压测量之前，务必先使用高量程，必要时再逐步降低量程。如果您使用的是模拟万用表，指针几乎不动（或完全不动），则可以安全地选择灵敏度更高的较低量程。在将探针连接到任何电路之前，务必切换到高量程——这可以防止意外高电压造成的损坏，并确保您的手指远离被测元件。

如何判断我测量的是交流电压还是直流电压？

对于数字万用表，请选择可用的高电压量程；如果您的万用表具有自动量程功能，只需选择“V”，万用表即可自动确定合适的量程。许多现代数字万用表甚至可以自动检测您测量的是交流电压还是直流电压，但某些型号可能仍然需要您手动指定。

直流电压：来自电池或稳压电源，电压保持稳定。

交流电压：正负值交替变化，通常频率为 50 或 60 赫兹，来自市电

我应该把电压测量探针连接在哪里？

测量电压有两种方法：

参考点法：

将黑色探针连接到电路的参考点——通常称为“底盘”、“接地”、“地线”或简称为“0V”。

使用红色探针检查相对于此参考点的任意点的电压。

许多电路都包含专用监测点——专为您的探针设计的细小线圈或易于操作的焊盘。

跨组件方法：

将探针并联连接到元件上——元件两侧各一个探针。

这种方法适用于测量晶体管、电阻器、电容器、二极管或电感器两端的电压降。

这些元件的电压通常会低于主电源电压。

为什么我的电压读数不正确？

这里就有点棘手了，也是很多元件监测出错的地方。如果你用廉价的模拟万用表测量高阻抗电路中的电压，读数误差可能高达 90%！这可不是小误差——足以彻底误导你的故障排除工作。

问题：电表负荷

考虑以下示例：两个 1MΩ 的电阻串联连接在 10V 电源和地之间。基本的电路理论告诉我们，中间点的电压应该正好是 5V——电源电压的一半。

但是，当你连接一个廉价的模拟万用表并将其设置为 10V 量程时，就会发生意想不到的事情。每个模拟万用表都有一个灵敏度指标，通常以欧姆/伏特 (Ω/V) 表示。一个常见的灵敏度值是 10,000 Ω/V，这意味着在 10V 量程下，万用表的内阻为 100,000 Ω。

实际情况是：

当你把100kΩ的万用表连接到下方的1MΩ电阻上时，你就形成了一个并联电阻电路。万用表的100kΩ内阻现在与你要测量的1MΩ电阻并联在一起。

利用并联电阻计算：1/总电阻 = 1/1MΩ + 1/100kΩ ≈ 91kΩ

现在，原本应该是 1MΩ + 1MΩ 串联（这样中间点电压会是 5V），现在实际上是 1MΩ + 91kΩ 串联。这完全改变了分压比，你的万用表读数会低于 1V，而不是预期的 5V！

为什么数字万用表更适合电压测量？

这是数字万用表 (DMM) 的一大优势。大多数数字万用表的输入阻抗为 10 MΩ 或更高——通常为 10 MΩ 甚至 100 MΩ。当您将一个 10 MΩ 的万用表连接到一个 1 MΩ 的电阻上时，并联组合的阻抗约为 909 kΩ——更接近原始的 1 MΩ，从而获得更精确的读数。

仪表负载对我的元件监测意味着什么？

在监测高阻抗电路中的元件时，理解这种负载效应至关重要。它解释了以下原因：

使用廉价的万用表测量高增益晶体管电路的偏置电压可能会产生误导。

电压基准和精密电路需要高阻抗仪表才能进行精确读数。

某些“故障”元件实际上可能没问题——是仪表本身改变了电路的行为。

由此可见， 要想在高阻抗电路中进行精确的电压测量，务必投资购买一台具有高输入阻抗的高质量数字万用表。故障排除的准确性取决于此。

如何安全地测量电流？

在日常元件监测中，您很少需要进行电流测量，但一旦需要，这些测量结果可以提供宝贵的诊断信息。大多数万用表都提供直流电流测量范围，例如 2mA、20mA、200mA 和 2A 或 10A（通常通过单独的大电流输入插座），有些万用表还具备交流电流测量功能。

电流测量能告诉我什么？

电流测量可以提供电压和电阻测量无法提供的信息。如果您知道电路或元件的正常工作电流，那么发现异常高或低的电流就能立即帮助您找到问题所在：

高电流通常表示：短路、元件过载或部件故障导致耗电过多。

低电流可能表明：电路开路、元件故障或电路未满负荷运行。

电流测量和电压测量装置有什么区别？

关于电流测量，重要的概念是：电流测量必须在电路通电并正常工作的情况下进行，并且仪表必须与被测电路或元件串联。这与电压测量有着本质的区别，电压测量时，仪表是与元件并联的。

把电流想象成水流过管道——要测量流量，你需要把流量计直接放在水流路径上。同样地，要测量电流，你需要在电路中创建一个开口，并将仪表插入该开口，迫使所有电流都流过仪表。

电子元件监测：如何建立串联连接进行电流测量？

简易方法：

取出保险丝，测量保险丝座两端的电压——这样就能自动建立所需的串联连接。

断开其中一根电池线或关闭主电源开关，然后测量开关触点之间的距离。

当没有合适的休息点时：

拆下元件的一端——电阻器通常容易拆焊，因为它们对极性不敏感。

在某些情况下，您可能需要切断印刷电路板上的线路以产生必要的断路（这是的手段，因为之后需要进行修复）。

电流测量中危险的错误是什么？

切勿尝试将万用表连接到元件两端来测量电流——这会造成直接短路，可能会损坏元件、烧断保险丝，甚至造成危险情况。

为什么这一点至关重要：

当你错误地将电流表连接到元件两端时，实际上是将一条极低电阻的路径与该元件并联。由于电流表用于测量电流的内阻通常小于 1 欧姆，几乎所有电路电流都会流经电流表，而不是流经元件。这可能导致：

• 切断元件的正常工作电流

• 将过大的电流输送到电路的其他部分

• 对未设计用于承受电压的电路部分施加电压

• 损坏仪表和被测电路。

你要监测的元件设计成在允许电流通过的同时，产生特定的电压降。当你把电流表连接到这个元件两端时，就相当于创建了一条“跳线”，完全绕过了这个元件。

关于电流测量设置，我应该记住哪些内容？

对于电流测量，您通常需要：

将红色监测线移至万用表的电流输入插孔（通常标记为“A”或“mA”）。

务必从高电流档位开始，以防止烧断内部保险丝。

测量大电流时，为了安全起见，请使用单独的大电流插孔（通常为 10A 或 20A），绕过仪表的内部限流保险丝。
