万用表是用于故障检测甚至验证 PCB（印刷电路板）组件的有效工具之一。在组装、维修或拆卸电子设备时，能够检查不同部件的功能可以节省时间和金钱。学习如何使用万用表检查 PCB 组件对于识别故障部件并确保诊断准确至关重要。

要使用万用表检测 PCB 元件，请确保选择正确的模式，隔离元件，然后使用探头检测元件，以确定元件的导通性、电阻、电压或是否为二极管。本指南讲解了如何使用万用表检查 PCB 元件，并提供了检测 PCB 上电阻、电容、二极管和晶体管的分步方法，对于电子维修人员、学生以及想要学习如何使用万用表快速准确地检查 PCB 元件的 DIY 工程师来说，无疑将大有裨益。我们将回顾手动万用表检测的方法、技巧和安全提示，帮助您避免一些错误。

PCB 诊断中的万用表检测是什么？

万用表检测是指使用数字或模拟万用表检测印刷电路板 (PCB) 上组件的电气特性，主要包括电阻、电压、电流和导通性。它是一种经济实惠、低冲击、无损的检测方法，可用于诊断缺陷部件或确保测量值正确无误。了解如何使用万用表检查 PCB 组件，可以帮助用户高效准确地执行这些检测，确保在故障排除或验证过程中获得可靠的结果。

使用万用表易于检测的典型 PCB 组件：

电阻器

电容器

二极管

晶体管

保险丝

电感器

根据布局和可访问性，这些组件可以在电路中或电路外进行检测。

检测PCB组件所需的工具和材料

有了这些工具，并掌握了如何使用万用表检查 PCB 元件的知识，您就可以自信地识别故障，并确保 PCB 正常工作。检测 PCB 元件所需的工具列表如下：

重要设备：

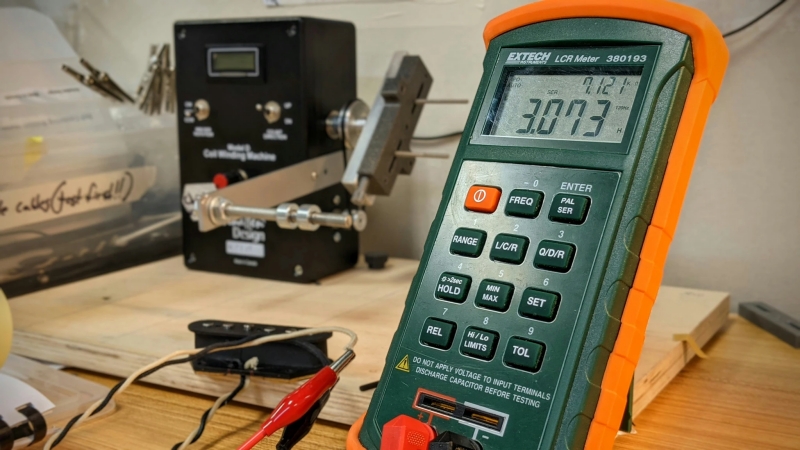

  具有连续性、二极管、电阻和电压模式的数字万用表 (DMM)

  探针夹或镊子

  PCB 板上的开放/暴露组件

  示意图（非必需，但有助于检查连接）

可选工具：

  模拟万用表（电压降检测）

  放大镜（读取组件或 ID 的值）

  拆焊泵或烙铁（如果需要隔离组件）

提示：测量范围很广，因此自动量程万用表可以更快、更准确地提供读数。

如何准备万用表检测

为了避免事故和组件损坏，一些简单的程序将有助于提高准确性，尤其是在转向检测时。了解如何使用万用表检查PCB组件是这些程序的一部分，有助于确保检测安全有效地进行，而不会损坏电路板或组件。

  关闭电路电源：检测电阻或电容等无源元件前，请关闭所有电源。电压检测期间可能需要通电，请务必小心。

  放电电容：大型电容器会储存电荷。必须使用电阻或电容器放电工具将端子短接。

  识别正确的万用表模式：根据您正在检查的组件更改为正确的模式（电阻、二极管、电压等）。

  了解 PCB 布局：通过示意图或目视检查来检查组件的类型和位置。

分步指南：如何使用万用表检查 PCB 元件

学习如何使用万用表检查 PCB 元件有助于根据被测元件的类型对这些检测进行分类，例如检查电阻、导通性、电压或二极管功能。检查各种 PCB 元件可以简单地分为以下几种类型：

电阻器检测

  使用万用表，将其设置为电阻（Ω）。

  将探针连接到电阻器的两端，每端一个。

  将读数与电阻器的颜色代码值或电阻器上标记的值进行比较。

注意：并行路径能够影响电路读数。

电容器检测

  将万用表改为电容表（如果有的话）。

  将红色电极放在阳极，黑色电极放在阴极。等待读数稳定下来。

二极管检测

将万用表置于二极管刻度上。

将阳极连接到红色探针，将阴极连接到黑色探针。

良好的二极管应产生 0.5V 至 0.8V 之间的电压，并且反向时应为 OL（开路）。

Tips:：如果电压在两个方向上都接近0V，则二极管短路。如果电压在两个方向上都接近XNUMXV，则表示二极管开路。

晶体管检测

  设置二极管的模式。

  检测基极-发射极和基极-集电极结。

  NPN：B 到 E 和 B 到 C：-0.6V 且反向 = OL。

  PNP：反转探头；相同的电压模式。

提示：为了进一步分析，应该使用晶体管检测仪。

保险丝和跳线检测

使用连续模式。

在每一端连接探针。

如果听到 0 欧姆或有蜂鸣声，则保险丝没有断。如果没有蜂鸣声或 OL，则表示保险丝已熔断。

检测时要注意的错误

掌握使用万用表正确检查PCB元件的方法，可以确保即使是基本的检测也能有效，避免误诊和设备损坏。如果不遵循简单的检测原则，即使是高级的工具也可能会严重失灵。

检测带电电路： 检测带电电路可能会损坏万用表并可能损坏组件。

电容器无法放电： 电容器无法放电可能会导致读数错误或触电。

无需检查并行路径的在线读取： 这很容易导致不准确。

万用表设置错误： 确保在断路中检测电阻，因为带电电路中的电阻设置可能会熔化您的仪表。

无法确定元件极性： 在处理二极管和电容器时，这个问题尤其成问题。

如何分析和排除检测结果故障

如何有效地使用万用表检查 PCB 元件对于准确诊断至关重要。及早识别一些迹象有助于做出明智的维修决策，并防止电路进一步损坏。以下是如何解读读数并解决问题：

不读书/OL： 元件开路，或仪表量程错误。

短暂（0 欧姆或蜂鸣声）： 蜂鸣声可能是元件短路或走线问题。请查看原理图进行确认。

错误值： 检查组件是否在电路中；抬起一条腿，然后重新检测。

在 PCB 上使用万用表的安全提示

在使用电子元件时，了解如何正确使用万用表检查PCB元件至关重要，并且安全应放在首位。请准备好遵守以下预防措施：

切勿在通电电路上检测电阻/二极管模式。

探测之前应将所有电容器放电。

使用绝缘探头并使用 ESD 安全工具。

测量电压时，避免用裸手直接接触电压探头。

检测之前请仔细检查刻度盘设置。

应使用二极管模式检测两个结（基极-发射极和基极-集电极）。它们的正向电压应约为0.6V。

使用万用表检测PCB元件的能力是任何从事电子元件工作的人员必备的一项基本技能。了解如何准确地使用万用表检查PCB元件，将有助于您查找故障、检查元件值以及解决问题。
