确保印刷电路板 (PCB) 的稳定性和可靠性至关重要。PCB 电子检测是制造过程中的关键环节，它有助于识别潜在问题并防止代价高昂的故障。在本指南中，我们将探讨用于检测和表征 PCB 的各种方法，为工程师、制造商和电子爱好者提供宝贵的见解。

什么是PCB电子检测？

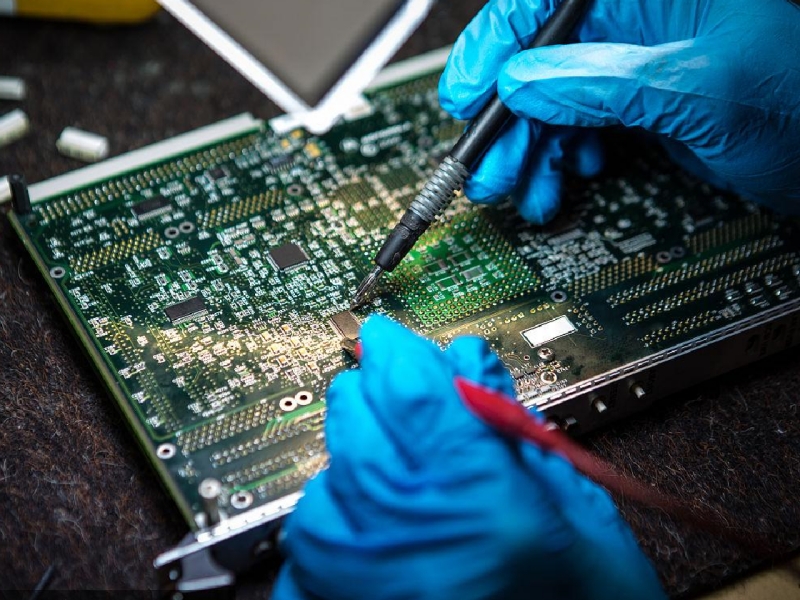

印刷电路板 (PCB) 电子检测是印刷电路板制造过程中一项至关重要的质量控制措施。它包含一系列检测，旨在验证 PCB 在集成到产品之前其电子完整性和功能性。PCB 电子检测的主要目标是识别任何可能影响电路板性能或可靠性的缺陷、短路、开路或其他电子问题。

电子检测通常在PCB制造完成后、元件安装之前进行。这一阶段至关重要，因为它能让制造商在生产过程早期发现并纠正任何问题，从而节省时间、资源，并避免后续可能出现的麻烦。

PCB电子检测的重要性不容忽视。它确保每块电路板都符合规定的电子要求并按预期运行。通过及早发现并淘汰缺陷电路板，制造商可以：

• 提高整体产品质量

• 降低返工和维修相关的生产成本

• 通过提供可靠的产品来提升客户满意度

• 符合行业标准和监管要求

现在我们已经了解了PCB电子检测的基础知识，让我们来探讨一下常用的各种检测类型。

PCB电子检测类型

可以对印刷电路板 (PCB) 进行多种类型的电子检测，每种检测都旨在评估电路板电子特性的不同方面。以下是一些常见的 PCB 电子检测类型：

1. 电容检测

电容检测对于评估印刷电路板 (PCB) 的储能能力至关重要。该检测测量电路板上不同点之间的电容，确保其在规定的范围内。合适的电容对于定时电路、滤波电路以及其他需要储能的应用至关重要。

电容检测的关键点包括：

• 验证电容器的数值和容差

• 识别寄生电容问题

• 确保高速电路中适当的阻抗控制

2. 电阻检测

电阻检测是PCB电子检测的基础。它测量电路板上各点之间的电阻，以确保连接正确，并且不存在短路或断路。该检测对于验证PCB上的走线、过孔和其他导电元件的完整性至关重要。

电阻检测有助于：

• 检测制造缺陷，例如断线或未完成的过孔

• 验证嵌入式电阻器的阻值是否正确

• 识别焊锡阻焊层或其他绝缘材料的潜在问题

3. 对比检测

对比检测是将待测PCB的电子特性与已知合格的PCB的电子特性进行比较。这种方法在处理复杂或定制设计时尤为有用，因为在这些设计中，测量结果可能难以解释。

对比检测的优势包括：

• 快速识别与预期性能的偏差

• 减少了对大量检测编程的需求

• 能够发现其他检测方法可能忽略的细微问题

4. 连续性检测

连续性检测是印刷电路板 (PCB) 的一项基本电子检测，用于检查两点之间是否存在完整的电路通路。这项检测对于确保所有预期连接均已正确建立且不存在开路至关重要。

连续性检测有助于：

• 验证组件和层之间的正确连接。

• 识别制造缺陷，例如断线或镀通孔不完整。

• 确保地面和动力平面的完整性

5.翻转检测

翻转检测是一种专门用于验证双面电路板上元件方向是否正确的PCB电子检测。它包括分别检测电路板的两种方向，以确保元件放置正确，并且不存在镜像布局问题。

翻转检测的关键要素包括：

• 检测元件反装

• 检查电路板两侧的连接是否正确

• 识别通孔组件的潜在问题

6. 翻盖式检测

翻盖式检测是一种PCB电子检测方法，它使用一种由两部分组成的夹具，像蛤蜊一样合拢，将电路板包裹起来。这种技术可以同时检测PCB的正反两面，从而提高效率并缩短检测时间。

翻盖式检测的优点包括：

• 加快双面板的检测速度

• 由于压力分布均匀，接触可靠性得到提高。

• 能够检测双面都有元件的电路板

7. 邻接性检测

邻接性检测旨在验证PCB上相邻走线或焊盘之间是否存在意外的电子连接。对于高密度电路板而言，这项检测尤为重要，因为此类电路板因制造缺陷导致短路的风险更高。

邻接检测有助于：

• 检测相邻线路间潜在的短路

• 识别焊锡层或其他绝缘材料的问题

• 确保不同电路部分之间适当隔

8. 飞针试验

飞针检测是一种灵活的PCB电子检测方法，它使用可移动的探针与电路板上的特定点进行接触。这种技术特别适用于检测原型或小批量PCB，因为在这些情况下，专用检测夹具的成本可能过高。

飞针试验的主要特点包括：

• 能够在短的设置时间内检测复杂的电路板

• 无需修改检测夹具即可灵活适应设计变更

• 高精度和检测细间距元件的能力

9. PCB压力检测

PCB压力检测是指将电路板置于各种环境和电子应力条件下，以评估其在极端条件下的性能。这种检测有助于确保PCB能够承受其预期工作环境的严苛考验。

常见的PCB压力检测包括：

• 热循环模拟温度变化

• 振动检测用于评估机械耐久性

• 通过电源循环来评估电路板对反复开关机的响应

10. 在线检测

在线检测 ( ICT ) 是一种全面的 PCB 电子检测方法，用于评估已装配元件的电路板上的各个元件。该检测使用针床式夹具同时接触多个检测点，从而能够快速、彻底地检测复杂的组件。

在线检测的优势包括：

• 能够检测被动元件和主动元件

• 检测制造缺陷，例如焊桥或元件缺失。

• 验证组件值和基本功能

11. 功能检测

功能检测是PCB电子检测的阶段，在此阶段，将组装好的电路板在模拟其预期用途的条件下进行评估。该检测验证PCB是否正确执行所有必需功能并满足规定的性能标准。

功能检测的关键方面包括：

• 验证所有电路功能的正常运行

• 在各种输入条件下检测电路板性能

• 评估PCB上不同子系统之间的相互作用

12. 老化检测

老化检测是一种可靠性检测，它涉及在较高的应力条件（例如高温或高压）下对印刷电路板 (PCB) 进行长时间运行。此检测旨在产品交付给客户之前，识别任何早期失效或“初期故障”问题。

老化检测有助于：

• 识别可能导致过早失效的薄弱部件或制造缺陷

• 提高产品整体可靠性

• 降低产品早期生命周期内现场故障的可能性
