既然我们已经了解了各种类型的PCB电子检测，接下来让我们深入探讨执行这些检测的方法。PCB电子检测有多种方法，每种方法都有其自身的优势和应用范围。

1. 电子检测方法 1：飞针检测 (FPT)

飞针检测（FPT）是一种用途广泛且应用广泛的PCB电子检测方法。该技术采用可移动探针，探针可以放置在电路板表面的任意位置，与检测点进行电子接触。

飞针试验的主要特点包括：

灵活性：FPT 可以轻松适应不同的电路板设计，而无需定制夹具。

成本效益：非常适合小批量生产或原型检测，因为专用夹具可能不经济。

精度：能够检测小间距元件和高密度电路板。

设置时间短：新电路板可以快速编程和检测。

FPT流程通常包括以下步骤：

• 董事会组成和注册

• 探针移动和与检测点的接触

• 电子测量和数据采集

• 分析和报告检测结果

虽然 FPT 在大批量生产中比基于夹具的检测速度慢，但其灵活性和低设置成本使其成为许多 PCB 制造商的选择。

2. 电测方法2：夹具法

夹具法，又称针床检测法，是一种高速PCB电子检测技术，它使用定制设计的检测夹具，夹具上有许多弹簧加载的针脚（“钉子”），可以同时与电路板上的特定点接触。

夹具法的优点包括：

• 高速检测：非常适合大批量生产

• 全面覆盖：可同时检测数百或数千个考点

• 重复性：由于探头位置固定，结果一致。

• 耐用性：夹具可承受数千次检测循环。

夹具法工艺通常包括：

• 为特定PCB设计和制造定制检测夹具

• 将PCB装入夹具

• 施加压力以确保电路板与检测引脚之间良好接触。

• 进行一系列电子检测

• 分析和报告结果

虽然定制夹具的初始成本可能很高，但对于大批量生产来说，这种方法非常划算，因为设置成本可以分摊到许多电路板上。

3. 生产过程中的PCB检测

PCB电子检测并非单一步骤，而是整个制造流程中不可或缺的一部分。检测贯穿各个阶段，以确保质量并尽早发现缺陷。

PCB制造过程中的关键检测阶段包括：

• 裸板检测：在PCB制造完成后、元件组装前进行。

• 在线检测：在元件安装完毕后、组装前进行。

• 功能检测：在完全组装好的PCB板上进行。

检测的每个阶段都有其特定目的，有助于在整个生产过程中保持高质量标准。

4. 机械PCB检测与检验

虽然机械检测和检验并非严格意义上的电子检测，但它们是PCB整体质量保证的关键组成部分。这些流程确保电路板的物理特性符合规格，并且不存在任何可见缺陷。

机械PCB检测和检验可能包括：

• 尺寸验证：检查电路板尺寸、孔径和元件布局

• 目视检查：寻找可见缺陷，例如划痕、凹痕或错位层。

• X射线检测：检查内部层和隐藏的焊点

• 微切片：分析PCB的内部结构

这些机械检测与电子检测相辅相成，可对PCB进行全面的质量评估。

5. 生产过程中的PCB电子检测

PCB制造过程中的电子检测是一个多阶段的过程，旨在确保电路板在每个关键步骤的质量和功能。以下详细介绍电子检测如何融入制造流程：

裸板检测：

• 在PCB制造完成后、元件组装前进行

• 检查线路是否存在开路、短路以及阻抗是否正确

• 验证镀通孔和过孔的完整性

• 确保各层之间适当隔离。

元件放置验证：

• 在元件放置完毕后、焊接前立即进行。

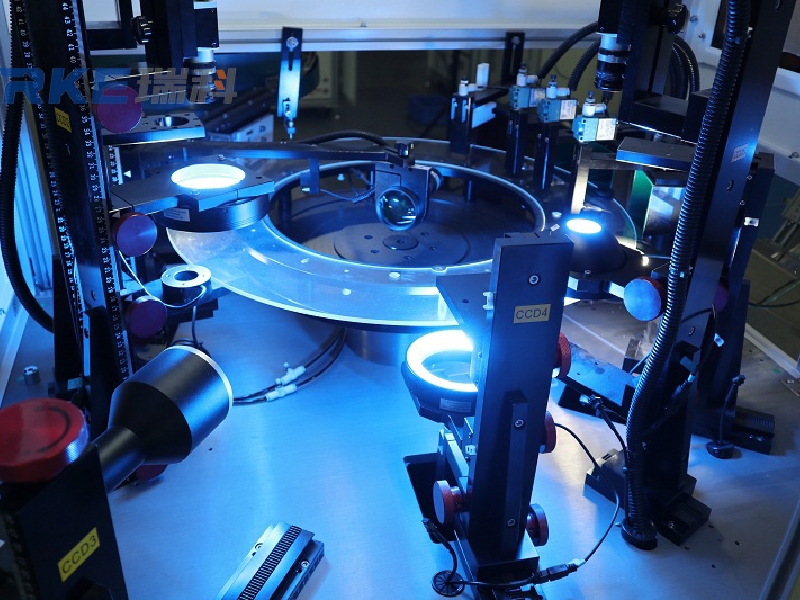

• 采用光学或X射线检测来验证组件的方向和位置是否正确

• 有助于防止因组件错放或缺失而引起的问题

回流焊后检测：

• 在元件焊接至电路板后执行

• 检查是否存在焊桥、冷焊点和其他焊接缺陷

• 可能包括热成像，以识别潜在的热点

在线检测（ICT）：

• 在组装好的电路板上进行

• 检测各个组件的数值是否正确以及基本功能是否正常。

• 识别制造缺陷，例如短路、开路或组件错误。

功能检测：

• 在完全组装好的PCB板上进行检测。

• 验证电路板在各种运行条件下是否按预期工作。

• 可能包括通电检测、信号完整性分析和性能基准检测

质量保证：

• 综合之前所有检测的结果

• 可能包括额外的环境压力检测或老化检测程序

• 确保仅向客户交付功能齐全且可靠的PCB板。

通过在整个制造过程中加入电子检测，PCB 生产商可以尽早发现并解决问题，从而大限度地降低返工成本并提高整体产品质量。
